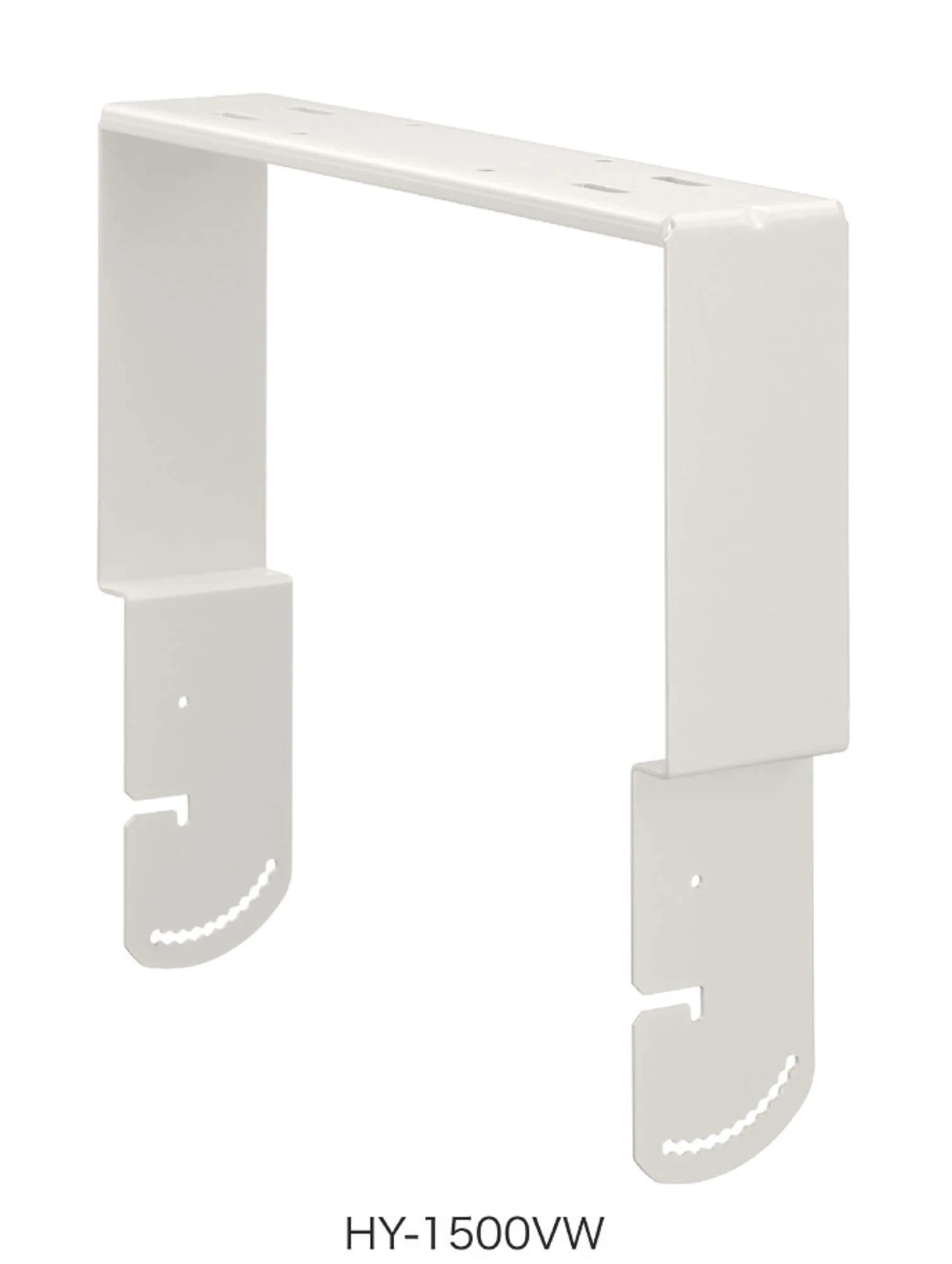

TOA · HY-1500VW
TOA HY-1500VW
อุปกรณ์เสริม & ติดตั้ง · ขายึดลำโพง (Rigging)
- ชนิด: ขายึดลำโพง (Rigging)
- ขายึดลำโพงติดผนัง/เพดานในแนวตั้ง (Vertical)
- ปรับมุม 15° ขึ้น ถึง 60° ลง เมื่อติดผนัง / 15° ขึ้น ถึง 90° ลง เมื่อติดเพดาน
- ใช้เฉพาะกับลำโพง HS-150W และ HS-1500WT
- วัสดุเหล็กพ่นสีขาว
2,210 บาท
ราคาประเมินอุปกรณ์ ไม่รวมค่าติดตั้ง · ⚠️ กรุณารอยืนยันสต็อกสินค้าก่อนสั่งซื้อ
HY-1500VW เป็นขายึดลำโพงสำหรับติดตั้งลำโพงบนผนังหรือเพดานในแนวตั้ง ปรับมุมได้ตั้งแต่ 15° ขึ้น ถึง 60° ลง เมื่อติดบนผนัง และ 15° ขึ้น ถึง 90° ลง เมื่อติดบนเพดาน ใช้เฉพาะกับลำโพงรุ่น HS-150W และ HS-1500WT
| Compatible Speaker | HS-150W, HS-1500WT |
|---|---|
| Finish | Steel plate, white, paint |
| Dimensions | 460.4 (W) x 403.2 (H) x 90 (D) mm (18.13 x 15.87" x 3.54") |
| Weight | 3 kg (6.61 lb) |
| Included Accessories | Bracket holder …2, Bracket holder mounting screw …4, Speaker mounting screw …4, Nut for the optional bracket …4, Washer for the optional bracket …4 |
| Optional Accessories | Ceiling mount bracket: HY-C0801W, Wall mount bracket: HY-W0801W |
