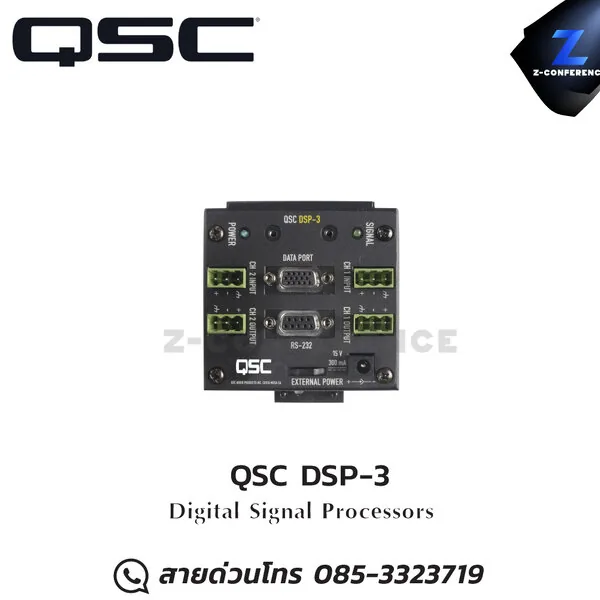

QSC · DSP-3
QSC DSP-3
มิกเซอร์ & โปรเซสเซอร์ · DSP โปรเซสเซอร์
- ชนิด: DSP โปรเซสเซอร์
- ประมวลผล DSP สองแชนเนลอิสระ ต่อผ่าน DataPort ของเครื่องขยายเสียง QSC
- มี Compressor-limiter, ฟิลเตอร์พาราเมตริก, High/Low-Pass, Shelf Filter และดีเลย์
- แปลงสัญญาณ 24-bit อัตราสุ่ม 48 kHz ช่วงไดนามิกมากกว่า 93 dB
- ควบคุมด้วยซอฟต์แวร์ QSC Signal Manager และตั้งค่าแบบ tamper-proof ได้
20,900 บาท
ราคาประเมินอุปกรณ์ ไม่รวมค่าติดตั้ง · ⚠️ กรุณารอยืนยันสต็อกสินค้าก่อนสั่งซื้อ
DSP-3 เป็นโมดูลประมวลผลสัญญาณดิจิทัล (DSP) สำหรับเครื่องขยายเสียง ออกแบบมาเพื่อลดความจำเป็นในการใช้อุปกรณ์ประมวลผลภายนอก โดยติดตั้ง 'piggyback' เข้ากับ DataPort ด้านหลังของเครื่องขยายเสียง QSC ซีรีส์ CX, DCA และ Powerlight2
| Signal Processing | 24 bit, 48 kHz. |
|---|---|
| Frequency response (at 3dB below full scale input voltage) | 20 Hz-10 kHz +/-0.3 dB (term. block inputs); 20 Hz-20 kHz +/-0.7 dB (term. block inputs); 20 Hz-20 kHz +/-0.2 dB (DataPort inputs) |
| Distortion | <0.01% THD+N @ +4 dBu out |
| Delay (throughput) | 687.5 microseconds |
| Dynamic range | >93 dB unweighted, 20 Hz-20 kHz, 1.5V, 4V and 9V sensitivity; >88 dB unweighted, 20 Hz-20 kHz, 18V sensitivity |
| Common-mode rejection | >50 dB, 20 Hz-20 kHz |
| Crosstalk | >75 dB separation, 20 Hz-20 kHz |
| Polarity | In-phase or inverted |
| Mute | >90 dB attenuation |
| Program inputs | 2 |
| Input connector type | "Phoenix-style" (a.k.a. "Euro-style") detachable terminal blocks |
| Input type | Electronically balanced |
| Input grounding | All shield terminals connected to chassis |
| Input sensitivity (full scale input level) | 1.5, 4.0, 9.0 or 13.0 Vrms; 6, 14.5, 21.5 or 24.5 dBu; 3.5, 12.0, 19.0 or 22.2 dBv |
| Input impedance | 8.3 K Ohm balanced; 3.7 K Ohm unbalanced |
| Program outputs | 2 (via HD-15) |
| Output connector type | HD-15 DataPort connection |
| Output cable type | QSC DataPort cable; qualified length 2 meters |
| Daisy-chain output | 2 (1 per channel) |
| Daisy-chain output connector | "Phoenix-style" (a.k.a. "Euro-style") detachable terminal blocks |
| Output type | Electronically balanced |
| Output level (full scale) | 6.0 or 4.0 Vrms; 18.0 or 14.5 dBu; 15.5 or 12.0 dBv |
| Output impedance | 600 Ohms balanced |
| Power amplifier - Amplifiers | one 2-Ch. amplifier per DSP-3 |
| Power amplifier - Compatibility | all QSC and non-QSC amplifiers |
| Full-feature set | all QSC DataPort equipped amplifiers |
| Clip indicator | Senses channel clipping |
| Protect indicator | Senses amplifier protect status |
| RS-232 cable type | 9-pin serial cable, male-to-female |
| RS-232 maximum length | 25 feet (7.6 meters) |
| Contact closure input | 1 discrete input (pin #9 of RS-232 port), single-ended, TTL compatible |
| Resistance for closure detect | <150 Ohms |
| Resistance for open detect | >1.9 K Ohms |
| Maximum voltage | +9vdc |
| Height | 3.50 inches |
| Width | 3.75 inches |
| Depth | 1.38 inches |
| Weight | 0.59 lbs (0.27 kg) |
| Mounting | Direct mount to amplifier or remote mount |
| Operating temperature | 0 to 50 degrees Celsius |
| External Power Supply - AC Input Voltage | 80-240 VAC |
| External Power Supply - AC Input Current | 0.3 Amps rms |
| External Power Supply - Frequency | 50 to 60 Hz |
| External Power Supply - Output Voltage | 15 VDC |
| External Power Supply - Output Current | 300 milliamperes |
