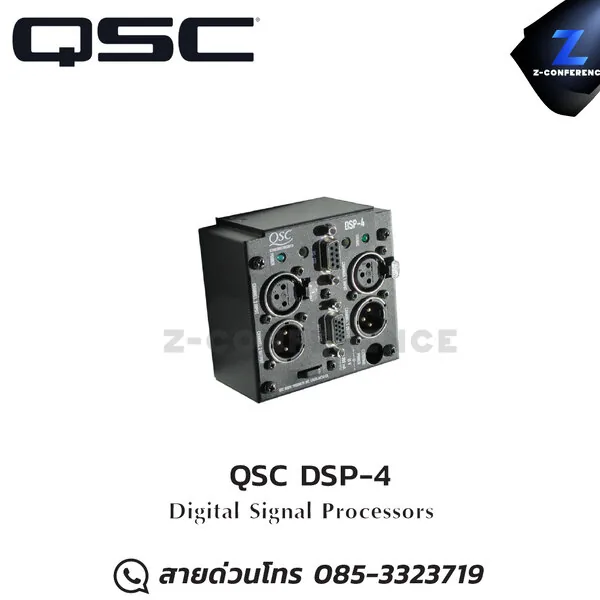

QSC · DSP-4
QSC DSP-4
มิกเซอร์ & โปรเซสเซอร์ · DSP โปรเซสเซอร์
- ชนิด: DSP โปรเซสเซอร์
- ประมวลผล DSP สองแชนเนลอิสระ พร้อม crossover, พาราเมตริก EQ, shelf filter และดีเลย์สูงสุด 910 ms
- มีฟีเจอร์ Output Power Limiting สำหรับเครื่องขยายเสียง QSC DataPort
- อินพุต/เอาต์พุตแบบ XLR หรือผ่าน DataPort ช่วงไดนามิกมากกว่า 106 dB
- ตั้งค่าด้วยซอฟต์แวร์ QSC Audio Signal Manager ผ่าน RS-232 หรือเน็ตเวิร์ก QSControl
26,470 บาท
ราคาประเมินอุปกรณ์ ไม่รวมค่าติดตั้ง · ⚠️ กรุณารอยืนยันสต็อกสินค้าก่อนสั่งซื้อ
DSP-4 เป็นโมดูลประมวลผลสัญญาณดิจิทัลสองแชนเนลอิสระ สำหรับต่อกับเครื่องขยายเสียงที่มี DataPort ของ QSC ให้ทั้งพลังการประมวลผล ความยืดหยุ่น และฟังก์ชันครบครัน พร้อมฟีเจอร์จำกัดกำลังขาออกของเครื่องขยายเสียง
| Audio converters - Resolution and Sampling Rate | 24-bit resolution, 48 kHz sampling rate |
|---|---|
| Frequency response (at 3 dB below full scale input voltage) | 20 Hz-10 kHz +/-0.3 dB (XLR outputs); 20 Hz-20 kHz +/-0.7 dB (XLR outputs); 20 Hz-20 kHz +/-0.2 dB (DataPort outputs) |
| Distortion | <0.01% typical THD+N @ +4 dBu out, 20 Hz-20 kHz |
| Delay (throughput) | 1.5 millisecond |
| Dynamic range | >104dB min., unweighted, 1.5V input sensitivity; >106dB min., unweighted, all other input sensitivities; >107dB min., A-weighted, 1.5V input sensitivity; >109dB min., A-weighted, all other input sensitivities |
| Crosstalk | better than 62dB down, 20 Hz-20 kHz, all sensitivities; better than 85dB down, 1 kHz bandpass, all sensitivities |
| Common-mode Rejection | 50dB min. |
| Polarity | In-phase or inverted |
| Mute | >90 dB attenuation |
| Program inputs | 2 via XLR female or DataPort |
| Input type | Electronically balanced |
| Input grounding | All shield terminals connected to chassis |
| Input sensitivity (full scale input level) | 1.5, 4.0, 9.0 or 18.0 Vrms; 6, 14.5, 21.5 or 27.5 dBu; 3.5, 12.0, 19.0 or 25.0 dBv |
| Input impedance | 8.6 K Ohm balanced input; 4.3 K Ohm unbalanced input |
| Program Outputs | 2 via XLR male or DataPort |
| Output type | Pseudo balanced |
| Output grounding | All shield terminals connected to chassis |
| Output Level, pad out (pad in) | 6 (4) Vrms full scale input level; 18 (14.5) dBu; 15.5 (12) dBv (pad is software selectable) |
| Output impedance | 600 ohms typical |
| Power Amplifier Compatibility | all professional audio power amplifiers |
| Full Feature Set | all QSC DataPort-connected amplifiers ("V2" DataPort reduced set) |
| Features Supported by QSC DataPort Amps | channel CLIP sensing, PROTECT status, active Power Limiting |
| Amplifiers per DSP-4 | 1 two-channel amplifier per DSP-4 |
| RS-232 Cable Type | Normal 9-pin serial data cable, male-to-female, 25 feet maximum |
| Contact Closure Input | 1 discrete input (pin #9 of RS-232 port), TTL compatible, single ended input |
| Resistance for closure detect | <800 Ohms |
| Resistance for open detect | >3.2 K Ohms |
| Maximum voltage input | +9VDC |
| Height, Width, Depth | 3.50 x 3.75 x 2.05 inches (8.89 x 9.53 x 5.21mm) |
| Weight | 0.91 lbs. (0.41 kg) |
| Mounting | direct mount to QSC 2RU DataPort amplifiers, remote mount to other amplifiers |
| Operating Temperature Range | 0 to 50 degrees C. |
